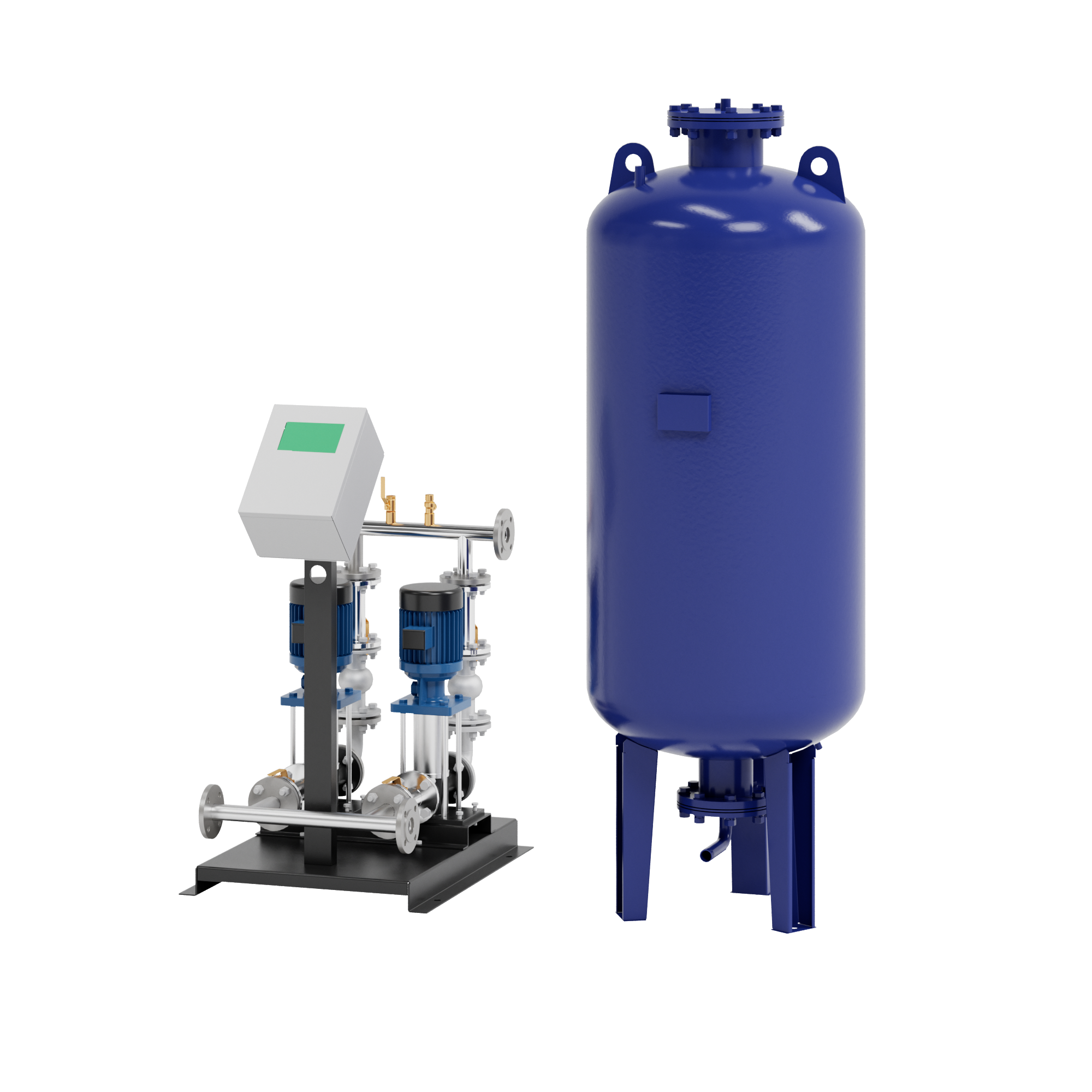

Sistema de mantenimiento de presión con bomba
Sistema de mantenimiento de presión Por lo general, se emplea para garantizar que la presión del agua dentro de una red de tuberías permanezca dentro de un rango predefinido, ya sea para un sistema de suministro de agua, un sistema HVAC u otras aplicaciones que requieren un control preciso de la presión.
Componente y función:
Bomba: El sistema incluye una o más bombas, encargadas de arrancar cuando se necesita un flujo de agua adicional para mantener la presión del sistema.Esto se puede lograr detectando una caída en la presión de la tubería o mediante otras estrategias de control.
Sensor de presión: Se utiliza para monitorear en tiempo real la presión del agua dentro del sistema de tuberías.El sensor proporciona retroalimentación al sistema de control, permitiendo ajustes según sea necesario.
Controlador: El sistema de control determina cuándo arrancar o detener la bomba basándose en la retroalimentación del sensor de presión.Puede utilizar algoritmos automatizados para ajustarse según rangos de presión predefinidos.
Dispositivo de agua de reposición: A veces, el sistema incluye un dispositivo de reposición de agua, que agrega agua automáticamente cuando el nivel de agua en el sistema disminuye.Esto ayuda a mantener el volumen y la presión del agua dentro del sistema.
Red de Válvulas y Tuberías: Las válvulas y la red de tuberías del sistema guían el flujo de agua y ajustan la trayectoria del flujo de agua cuando es necesario para mantener la presión.
Operación del sistema:
Cuando el sensor de presión detecta que la presión del agua dentro del sistema de tuberías cae por debajo de un umbral establecido, el controlador activa la bomba para aumentar el flujo de agua y elevar la presión.Una vez que la presión del agua alcanza el límite superior, el controlador detiene el funcionamiento de la bomba.Este proceso está automatizado, lo que garantiza monitoreo y ajuste en tiempo real para mantener la presión del agua dentro del sistema en un nivel estable.
Solicitud:
Este tipo de sistema se usa comúnmente en escenarios donde se requiere un control preciso de la presión del agua, como en la construcción de sistemas de suministro de agua o procesos industriales que involucran un control de presión específico.
Sistema de mantenimiento de presión con bomba
Sistema de mantenimiento de presión Por lo general, se emplea para garantizar que la presión del agua dentro de una red de tuberías permanezca dentro de un rango predefinido, ya sea para un sistema de suministro de agua, un sistema HVAC u otras aplicaciones que requieren un control preciso de la presión.
Componente y función:
Bomba: El sistema incluye una o más bombas, encargadas de arrancar cuando se necesita un flujo de agua adicional para mantener la presión del sistema.Esto se puede lograr detectando una caída en la presión de la tubería o mediante otras estrategias de control.
Sensor de presión: Se utiliza para monitorear en tiempo real la presión del agua dentro del sistema de tuberías.El sensor proporciona retroalimentación al sistema de control, permitiendo ajustes según sea necesario.
Controlador: El sistema de control determina cuándo arrancar o detener la bomba basándose en la retroalimentación del sensor de presión.Puede utilizar algoritmos automatizados para ajustarse según rangos de presión predefinidos.
Dispositivo de agua de reposición: A veces, el sistema incluye un dispositivo de reposición de agua, que agrega agua automáticamente cuando el nivel de agua en el sistema disminuye.Esto ayuda a mantener el volumen y la presión del agua dentro del sistema.
Red de Válvulas y Tuberías: Las válvulas y la red de tuberías del sistema guían el flujo de agua y ajustan la trayectoria del flujo de agua cuando es necesario para mantener la presión.
Operación del sistema:
Cuando el sensor de presión detecta que la presión del agua dentro del sistema de tuberías cae por debajo de un umbral establecido, el controlador activa la bomba para aumentar el flujo de agua y elevar la presión.Una vez que la presión del agua alcanza el límite superior, el controlador detiene el funcionamiento de la bomba.Este proceso está automatizado, lo que garantiza monitoreo y ajuste en tiempo real para mantener la presión del agua dentro del sistema en un nivel estable.
Solicitud:
Este tipo de sistema se usa comúnmente en escenarios donde se requiere un control preciso de la presión del agua, como en la construcción de sistemas de suministro de agua o procesos industriales que involucran un control de presión específico.
MODEL | TANQUE DE EXPANSIÓN | UNIDAD DE BOMBA Y CONTRAL | |||||||
Diámetro | Total Volumen | Volumen efectivo | Presión de diseño | Tasa de flujo | Cabeza | Fuerza | Contral Serie | Modelo | |
milímetros | L | L | Bar | m³/h | m | kilovatios | |||
BTDY-600 | 600 | 350 | 125 | 6 | 1.2-4 | 43,5-25 | 0.55 | A | A1 |
10 | 66-38 | 1.1 | A2 | ||||||
16 | 95-54 | 1.5 | A3 | ||||||
BTDY-800 | 800 | 850 | 350 | 6 | 1.2-4 | 43,5-25 | 0.55 | A | A1 |
10 | 66-38 | 1.1 | A2 | ||||||
16 | 95-54 | 1.5 | A3 | ||||||
BTDY-1000 | 1000 | 1560 | 500 | 6 | 1.2-4 | 43,5-25 | 1.1 | A | A1 |
10 | 66-38 | 1.5 | A2 | ||||||
16 | 95-54 | 2.2 | A3 | ||||||
BTDY-1200 | 1200 | 2650 | 750 | 6 | 2.5-8 | 49-24 | 1.1 | B | B1 |
10 | 71-35 | 1.5 | B2 | ||||||
16 | 107-54 | 2.2 | B3 | ||||||
BTDY-1400 | 1400 | 3610 | 1000 | 6 | 2.5-8 | 49-24 | 1.1 | B | B1 |
10 | 71-35 | 1.5 | B2 | ||||||
16 | 107-54 | 2.2 | B3 | ||||||
BTDY-1600 | 1600 | 4950 | 1950 | 6 | 2.5-8 | 49-24 | 1.1 | B | B1 |
10 | 71-35 | 1.5 | B2 | ||||||
16 | 107-54 | 2.2 | B3 | ||||||
BTDY-1800 | 1800 | 7060 | 2120 | 6 | 2.5-8 | 49-24 | 1.1 | B | B1 |
10 | 71-35 | 1.5 | B2 | ||||||
16 | 107-54 | 2.2 | B3 | ||||||
BTDY-2000 | 2000 | 9230 | 3650 | 6 | 2.5-8 | 49-24 | 1.1 | B | B1 |
10 | 71-35 | 1.5 | B2 | ||||||
16 | 107-54 | 2.2 | B3 |
MARCA: |
Incluye dos bombas de agua, una en funcionamiento y otra en espera. |
Rango de temperatura del fluido: 0-70 ℃ |
Temperatura ambiente permitida: 0-45 ℃ |
Nivel de protección: IP55 |
Voltaje: 380V/3/50Hz |
Nivel de ruido: 55-60 dB |
